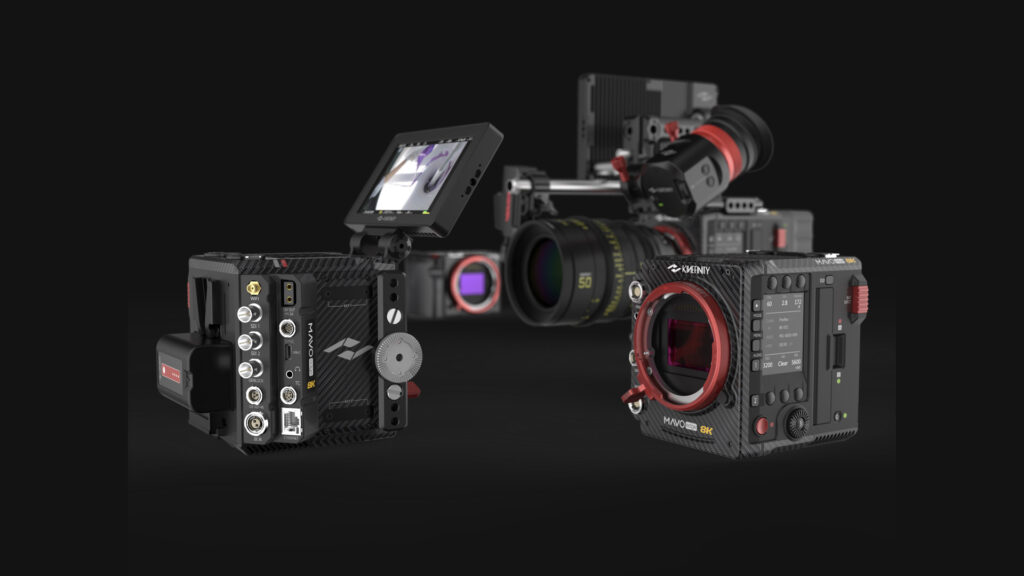

全新MAVO Edge摄影机

MAVO Edge为全新架构的大画幅8K电影摄影机。在全新一体化设计的碳纤机身中搭载超凡画质的3:2全幅8K影像传感器和大幅升级的图像处理系统,将Kinefinity大画幅电影摄影机系统提升到新的高度。紧凑小巧的MAVO Edge还集成电机驱动的全光谱e-ND滤镜、标配众多工业标准接口以及采用全新基于NVMe M.2的双卡存储,并机内录制高达的8K ProRes4444/XQ编码。

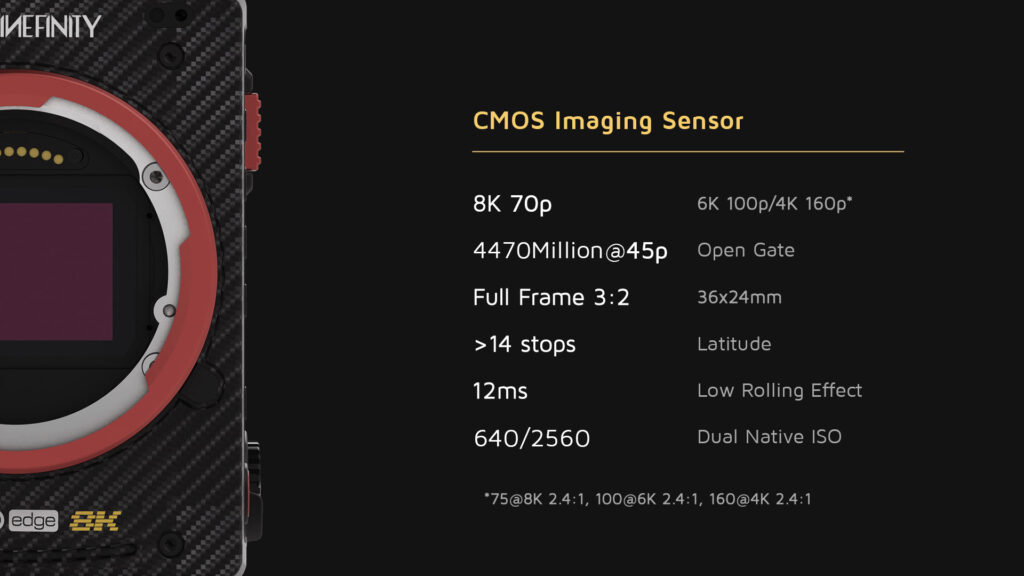

超凡的8K 70P影像传感器

MAVO Edge搭载的全新8K影像传感器是4500万个像素呈现在36x24mm全幅面上的最佳方式:640/2560双原生ISO,8K Wide高达70fps,宽容度依然高达14档,3:2片门全开可以每秒45帧输出惊人的4500万像素画面。从而让创作者能在8K大画幅世界中自由探索影像风格,置身任何环境中都能获得清晰锐利、色彩真实自然、肤色悦目温润和高宽容度的非凡影像。超越真实,还原想象。



机内8K ProRes4444编码

MAVO Edge可直接机内录制备受业界瞩目的苹果ProRes4444/XQ编码。从8K CMOS影像采集、精细色彩处理到8K ProRes4444编码并存储,如此复杂的处理和超高带宽码流的运转在轻巧紧凑的MAVO Edge机内一气呵成。和经典MAVO摄影机一样,MAVO Edge仍然可以机内记录超采ProRes4444/4444XQ以及ProRes422HQ。

ProRes是由苹果公司(Apple Inc.)主导的、基于好莱坞认可的一种通用中间编码,实现记录超高画质、极大后期空间素材的同时,拥有快捷高效的后期工作流程。目前业内几乎所有后期软件已经支持ProRes的剪辑与调色。

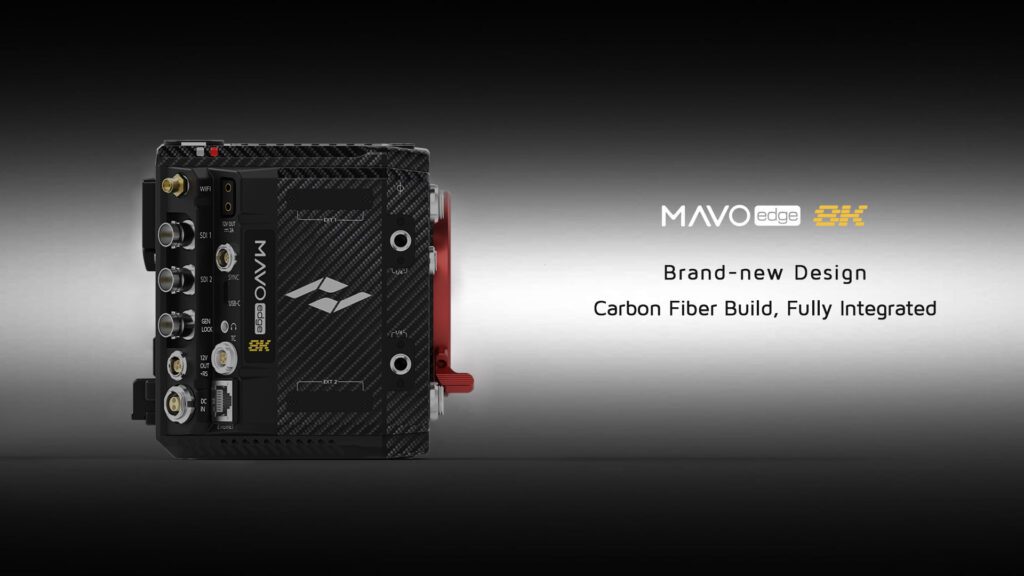

全集成、超好用

全新构架的一体化碳纤机身集成了全光谱e-ND滤镜、双SSD卡槽、全面网络化和众多工业标准接口,机内可录制8K Wide 70FPS/ 4K Wide 145FPS的ProRes4444/422方式录制于基于NVMe M.2的KineMAG Nano中。

MAVO Edge将KineBACK-W接口集成到机身上,提供众多专业接口:支持幻象48V供电,双卡侬口,双路带元数据和音频的1.5G/3G SDI输出,时码输入和输出,多机同步,DC供电输出,创新性的混合电池扣板,再附带一路B型口电源输出以及12V RS口、开放的Lens口为第三方附件如无线图传、无线跟焦电机直接供电。

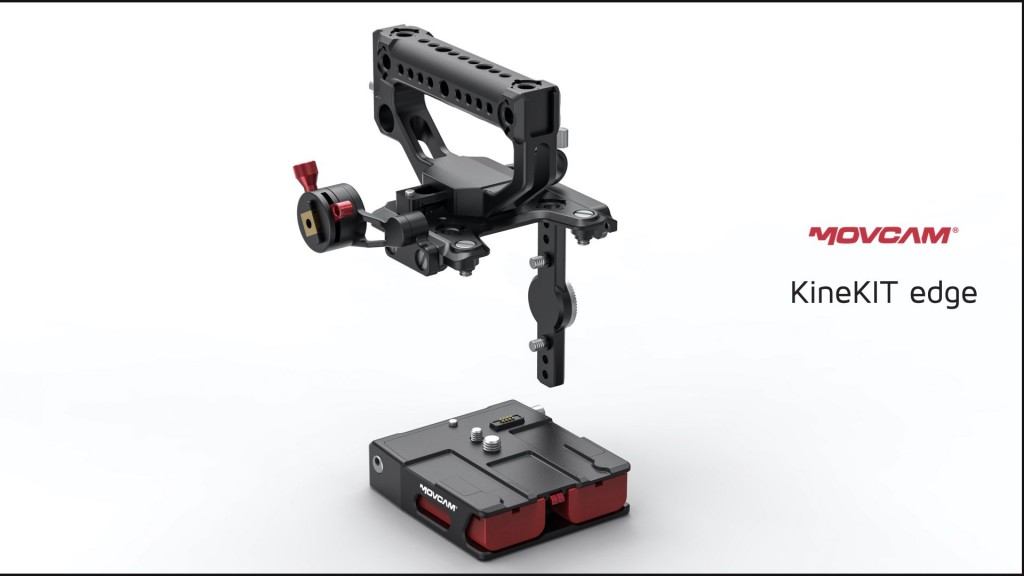

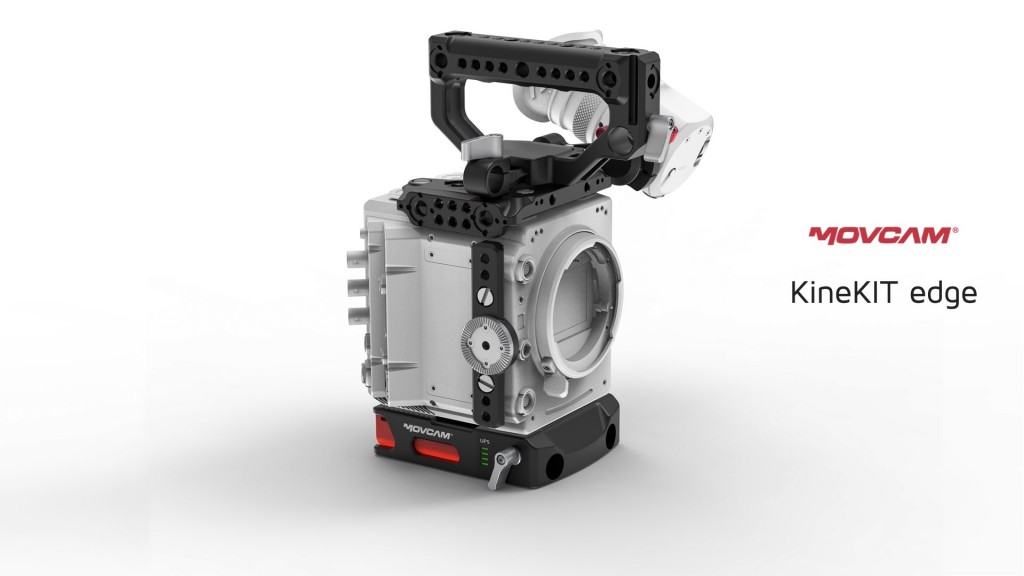

创新KineKIT Edge

Movcam全新设计KineKIT Edge附带创新性的UPS底板,更紧凑的EVF支架,更可靠的上手提,新的侧支撑。更助MAVO Edge灵活、多场景,更可靠。一切恰到好处!

MAVO Edge底部具有专门的UPS供电触点,配合Movcam为MAVO Edge全新设计的15mm底板时,可用两块兼容NP-F550电池供电。由Movcam全新设计的KineKIT则提供了更强的支撑、保护和扩展了更多的固定孔位,也更加适合肩扛使用。


技术指标和参数

CMOS影像传感器 & 滤镜
CMOS影像传感器 全幅面8K 3:2 CMOS影像传感器
最高分辨率 8192x5288,44.7M像素
有效感光尺寸 36x24mm,ø 43.3mm
双原生ISO 基准ISO:640 (250~800)
高基准ISO:2560(800~16000)
宽容度 >14档
快门角度 0.7°~358° 滚动快门

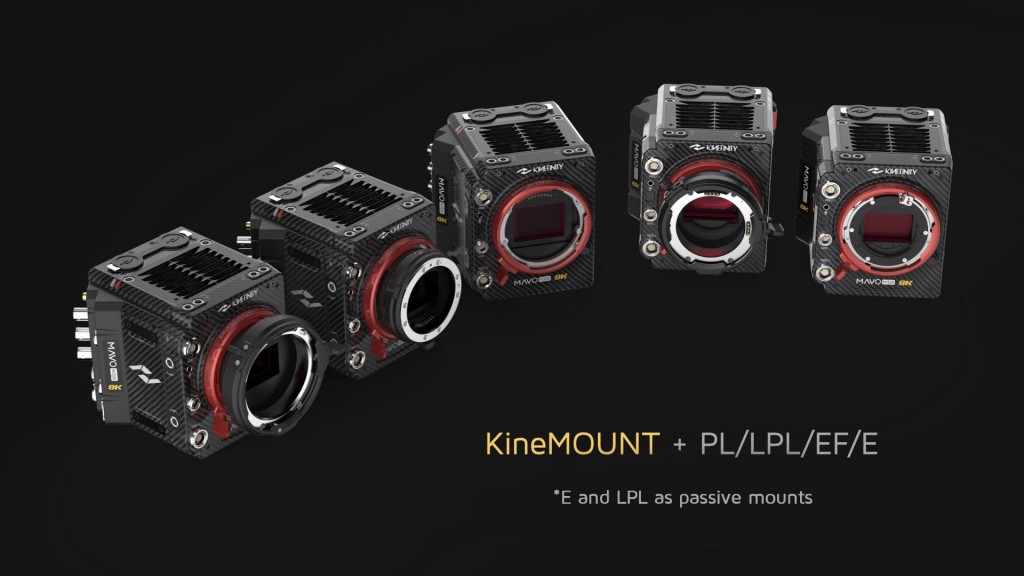

机身卡口 短法兰距 原生卡口 万能口KineMOUNT 通过坚固的转接卡口实现PL/LPL/EF/索尼E
光学滤镜 UV光学OLPF和IR-cut滤镜

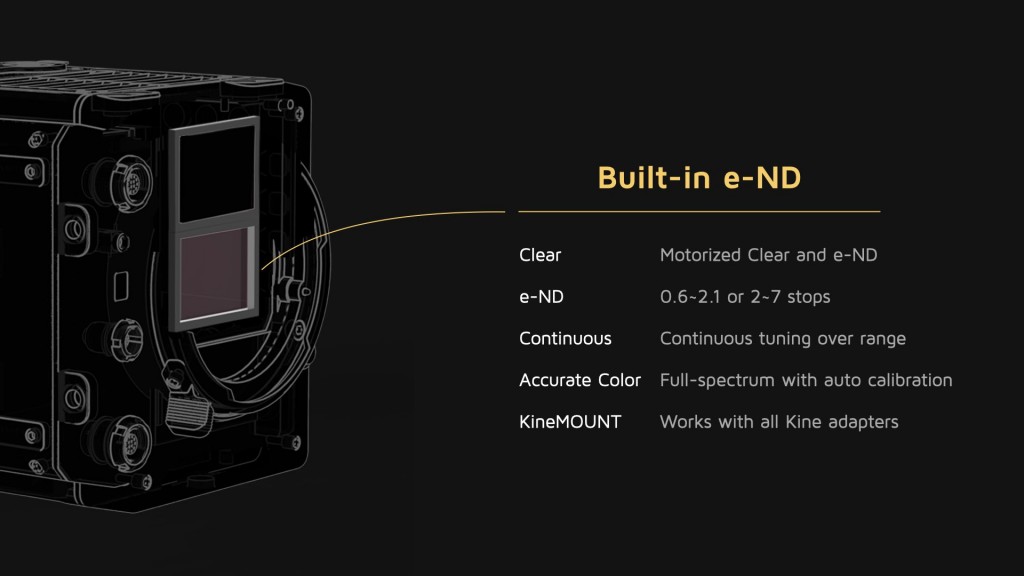

ND滤镜 电机驱动的内置ND/Clear,ND范围:0.6档到2.4档

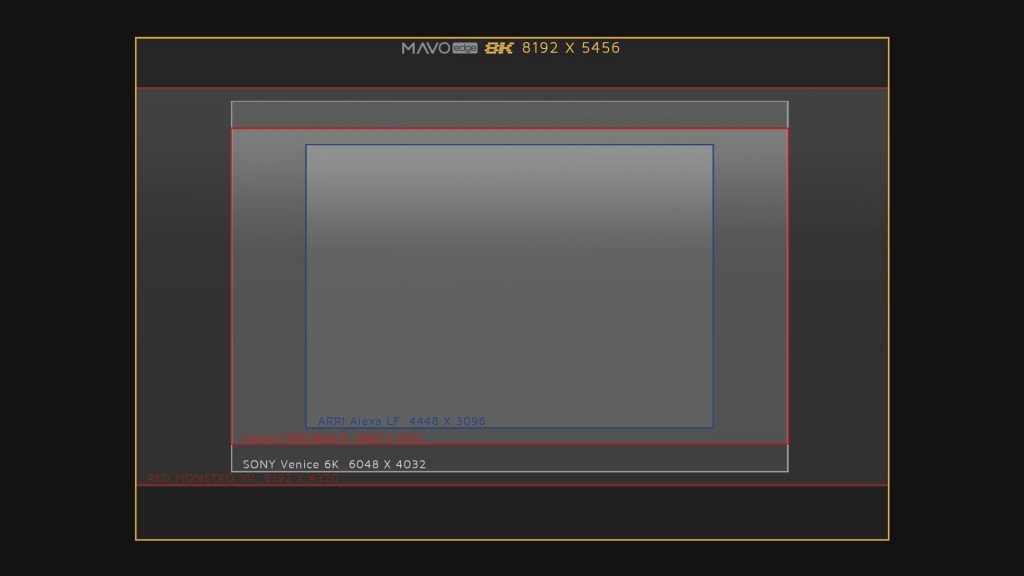

分辨率、帧率、感光尺寸
全幅面 FF 8K OG 8192x5288,2~45fps ProRes 36x23.3mm,ø 42.9mm
FF 8K DCI 8192x4320,2~55fps ProRes 36x19mm,ø 40.7mm
FF 8K 2.4:1 8192x3384,2~70fps ProRes 36x14.9mm,ø 39.0mm
FF 8K UHD 7680x4320,2~55fps ProRes 33.8x19mm,ø 38.7mm
FF 7.6K 2.4:1 7680x3200,2~72fps ProRes 33.8x14.1mm,ø 36.6mm
FF 7.2K 3:2 7168x4760,2~50fps ProRes 31.5x21mm,ø 37.9mm
FF 6.4K 4:3 6400x4760,2~50fps ProRes 28.1x21mm,ø 35.1mm
FF 5.7K 6:5 5760x4760,2~50fps ProRes 25.3x21mm,ø 32.9mm
FF 4.8K 3:2(超采) 4864x3176,2~50fps ProRes 31.5x21mm,ø 37.9mm
FF 4.2K 4:3(超采) 4224x3176,2~50fps ProRes 28.1x21mm,ø 35.1mm
FF 4K OG(超采) 4096x2644,2~45fps ProRes 36x23.3mm,ø 42.9mm
FF 4K DCI(超采) 4096x2160,2~55fps ProRes 36x19mm,ø 40.7mm
FF 4K 2.4:1(超采) 4096x1692,2~70fps ProRes 36x14.9mm,ø 39.0mm
FF 3.8K 6:5(超采) 3840x3176,2~50fps ProRes 25.3x21mm,ø 32.9mm
FF 4K UHD(超采) 3840x2160,2~55fps ProRes 33.8x19mm,ø 38.7mm
FF 3.8K 2.4:1(超采) 3840x1600,2~70fps ProRes 33.8x14.1mm,ø 36.6mm
S35 S35 6K 3:2 6144x3840,2~60fps ProRes 27x16.8mm,ø 31.8mm
S35 6K DCI 6144x3240,2~72fps ProRes 27x14.2mm,ø 30.5mm
S35 6K 2.4:1 6144x2560,2~92fps ProRes 27x11.3mm,ø 29.3mm
S35 6K UHD 5760x3240,2~72fps ProRes 25.2x14.2mm,ø 29.0mm
S35 5K 4:3 5120x3840,2~60fps ProRes 22.5x16.8mm,ø 28.1mm
S35 5K DCI 5120x2700,2~85fps ProRes 22.5x11.9mm,ø 25.5mm
S35 5K 2.4:1 5120x2160,2~108fps ProRes 22.5x9.5mm,ø 24.4mm
S35 4.8K 6:5 4864x3840,2~60fps ProRes 21.4x16.8mm,ø 27.2mm
S35 4K 3:2(超采) 4096x2560,2~60fps ProRes 27x16.8mm,ø 31.8mm
S35 4K DCI(超采) 4096x2160,2~72fps ProRes 27x14.2mm,ø 30.5mm
S35 4K UHD(超采) 3840x2160,2~72fps ProRes 25.2x14.2mm,ø 29.0mm
S35 3.8K 2.4:1(超采) 3840x1600,2~92fps ProRes 25.2x10.5mm,ø 27.3mm
S35 3.4K 4:3(超采) 3456x2560,2~60fps ProRes 22.5x16.8mm,ø 28.1mm
S35 3K 6:5(超采) 3072x2560,2~60fps ProRes 21.4x16.8mm,ø 27.2mm
其他剪裁模式 4K DCI 4096x2160,2~108fps ProRes
4K 2.4:1 4096x1692,2~130fps ProRes
4K UHD 3840x2160,2~108fps ProRes
3.8K 2.4:1 3840x1600,2~145fps ProRes
2K DCI 2048x1080,2~215fps ProRes
2K 2.4:1 2048x800,2~268fps ProRes
2K FHD 1920x1080,2~215fps ProRes
1.9K 2.4:1 1920x800,2~286fps ProRes
编码格式、LUT和录制介质
编码类型 封装格式 位深 备注
录制编码 ProRes4444XQ Quicktime mov 12bits
ProRes4444 Quicktime mov 12bits
ProRes422HQ Quicktime mov 10bits 包含ProRes422/LT
LUT KineLOG3,Neutral(Rec 709),支持用户自定义3D LUT
录制介质 基于NVMe M.2的双卡存储, KineMAG Nano SSD 1TB
介质尺寸(宽x高x长) 40x88x9 mm
监看
监看 Kinefinity专有Video口x2,可连接KineEVF寻像器和KineMON-5U2/KineMON-7U2超亮监视器
带元数据和音频的3G/1.5G SDI输出x2(标准BNC)
Video口的监看显示与SDI输出无关。
音频输入和输出
音频采样指标 线性PCM输出,24bits,48KHz
音频输入 内置单声道MIC,
3.5mm立体声MIC
幻象48V输入x2(标准卡侬口)
音频输出 3.5mm立体声监听输出

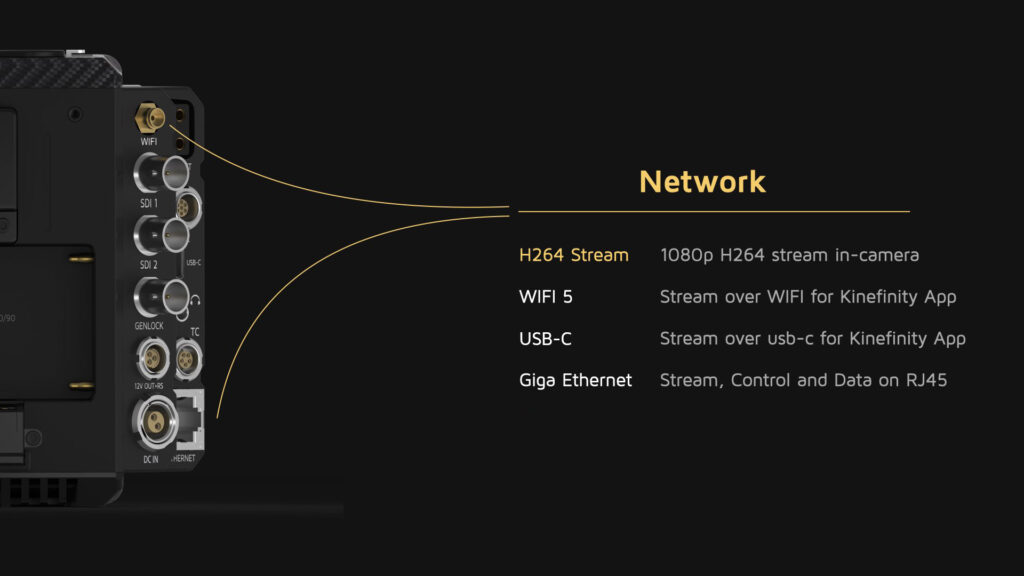

网络和无线接口
有线 千兆网口(RJ45型),可用于推流、摄影机控制和数据传输
无线 WIFI5无线网络,可用于推流和摄影机控制
三轴加速计
同步和控制
时码 线性时码输入&输出(0B5P)
控制 RS232开放Lens口、功率输出(0B6P)
多机同步,控制 RS232同步和Kinefinity摄影机同步(0B7P)
RS协议接口 RS供电输出(fisher 3P)

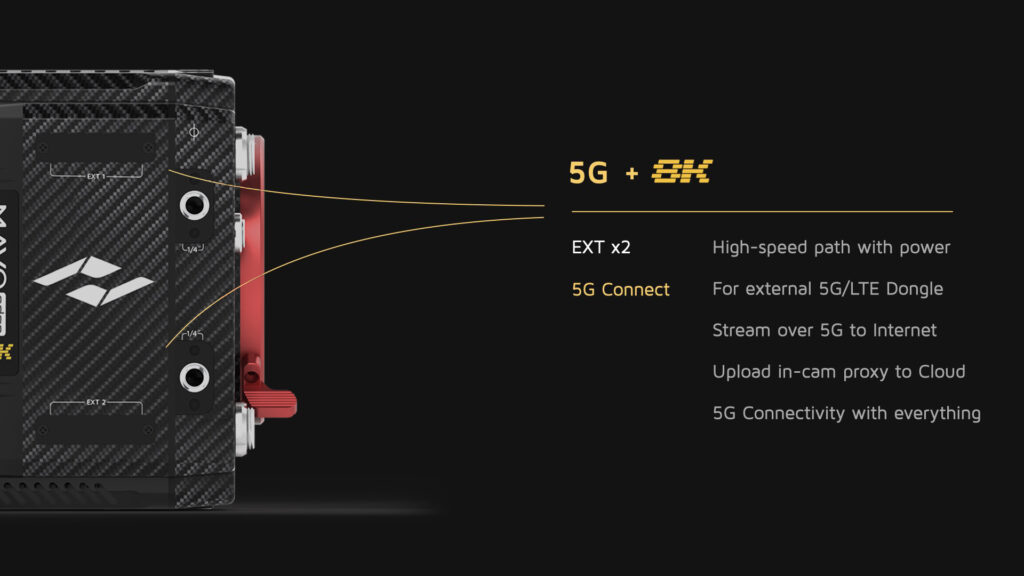

扩展模块 数据&控制、EXT 1和EXT 2(金触点,2×4)
USB Type-C USB x1,可用于固件更新和导入第三方LUT

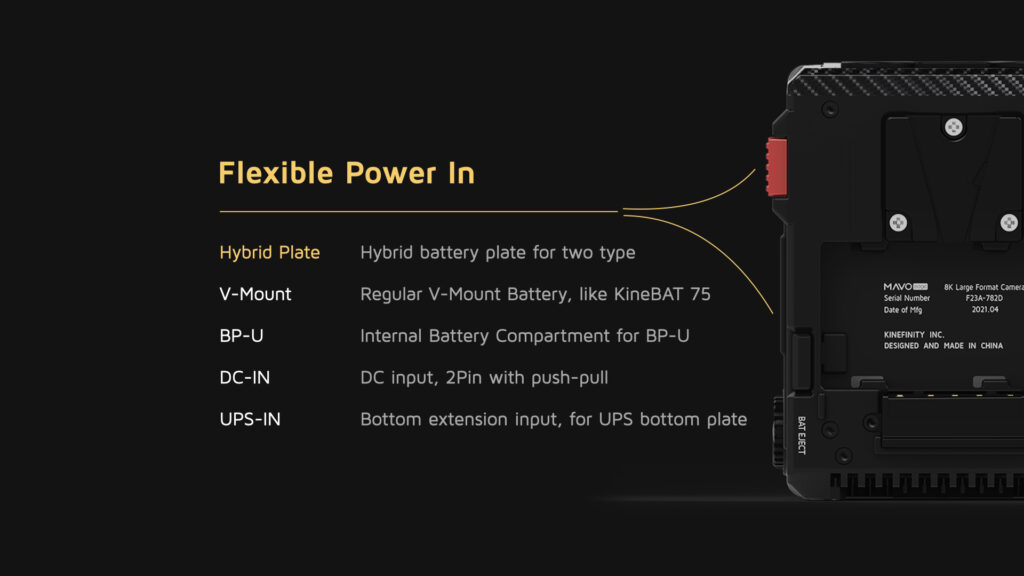

电源输入和输出
功耗 8K 25p取景下,32W
电源输入 DC电源输入(1B2P),11~26V
集成混合电池扣板
电源输出 B型口x1,电源输出@3A
RS接口x1,电源输出@3A(和B型口共享)
Lens口x1,电源输出@3A
机身构造和尺寸
材质 碳纤维+铝合金
重量 1.5kg
尺寸 106x124x109 mm(仅机身不含凸出部分,宽x高x长)
工作环境温度 0°C ~ 40°C
备注:
  • 限于存储介质或者存储接口速度,并非所有分辨率和帧率都支持ProRes4444和4444XQ。
  • 上述的所有指标和功能皆为初步的,如有更改,不另行通知。
  • 上述完整功能需要通过固件的升级实现。
  • 上文出现的商标属于各自公司。


MAVO Edge是卓曜科技Kinefinity发布的全新大画幅8K电影摄影机,4500万像素的极致分辨率和超凡画质让MAVO Edge的每一帧画面都媲美高端单反的RAW照片。全新构架的一体化碳纤机身集成了全光谱e-ND滤镜、双SSD卡槽、全面网络化和众多工业标准接口,机内可录制8K Wide 70FPS/ 4K Wide 145FPS以ProRes444/422的方式录制于基于NVMe M.2的KineMAG Nano中。

MAVO Edge不但让创作者轻松捕捉、创造令人愉悦的非凡影像,更拥有面向未来的创作工具,不断超前,不断创新。
