TERRA 6K

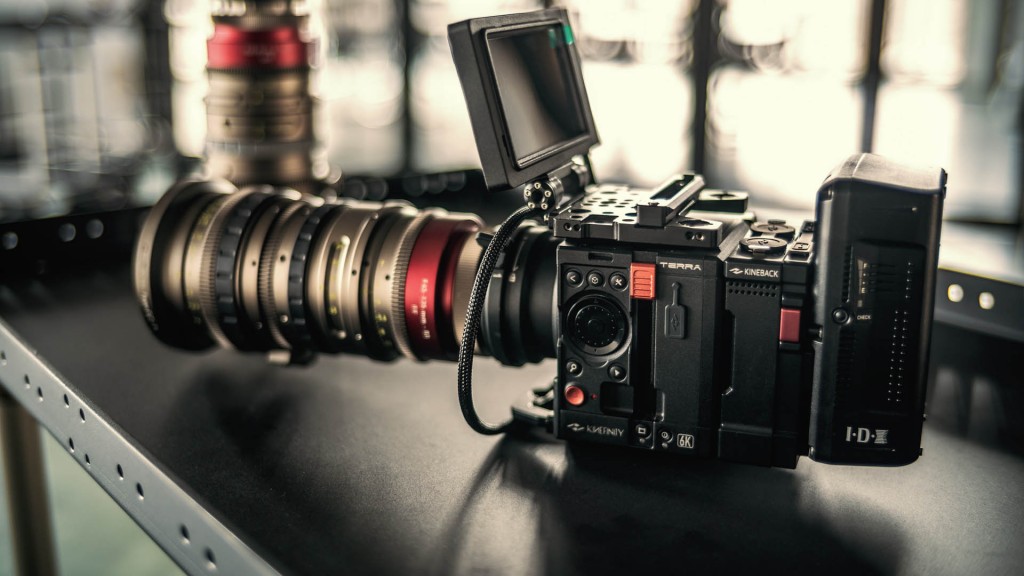

TERRA 6K,最小、高性能电影机,却如单反般方便,助你创作无边界。机身仅990克!TERRA 6K采用成熟运用在KineMAX 6K上的宽色域6K S35 CMOS图像传感器。直接录制Apple ProRes获得快捷流畅的后期流程,也可录制无损压缩的RAW格式KRW获得最大后期空间。

6K分辨率 TERRA 6K不仅能够录制无损压缩的6K KineRAW(.krw),还是唯一能够机内录制6K ProRes的摄影机。从1080p/2K/3K/4K,一直到6K,满足你各种制作的要求。6K分辨率超乎想象,1840万像素,每张单帧媲美高端单反的RAW照片!

16/14档宽容度 TERRA 6K采用世界一流的高品质S35 CMOS传感器,在6K分辨率以及各种剪裁模式下,具有12bits 14档宽容度,而在Binning的3K和2K分辨率下,具有惊人的16档宽容度,让你的创作不再有束缚。

滚动快门 TERRA 6K采用和KineMAX 6K完全一样的CMOS图像传感器,在S35 6K最高分辨率或者超采S35 4K下,果冻最明显,但是获得的宽容度最佳和噪点最小。若拍摄激烈运动画面,则可选择高速模式(HiSpeed 4K),“果冻”效应会大幅降低。

tr_resolution

4K 100格 TERRA 6K均具有强劲的升格能力。在HiSpeed S35下,4K Wide达到100fps;HiSpeed S16下,2K Wide达到225fps。本身也具有降格能力,最低帧率为2fps。而帧率则可以在最低帧率6fps和支持的最高帧率之间,任意设置Sensor的帧率,精度为0.001fps。记录的时候则按照项目帧率来记录(比如25fps)。这样你可以轻松的实现快动作和慢动作,为你提供更多的技术手段来实现你想要的镜头语言。

全分辨率全帧率ProRes  TERRA 6K既可以选择KRW RAW编码,也可以选择机内直接录制ProRes!不仅可以输出常规的2K/4K ProRes,TERRA 6K还可以支持机内录制全分辨率和全帧率的ProRes,比如6K ProRes,4K Wide 100fps ProRes。TERRA 6K支持HQ/422/LT/Proxy 四种最常用的格式。作为最受欢迎的中间编码ProRes,无疑是工业标准,所有编辑和调色软件都支持ProRes。得益于ProRes的高效性,4K ProRes甚至可以在入门级的Macbook的笔记本上流畅回放。

KRW

KineRAW无损编码 KineRAW无损原档RAW编码保留最大图像信息。KineRAW是卓曜独家研发的适合超大码流的帧内压缩编码:KRW平均压缩比为2:1~3:1,无损压缩,完整保留灰度和色彩信息:500GB KineMAG可以记录90分钟左右的4K RAW素材,仅比ProRes422HQ的码流大一些。可以使用SCRATCH直接回放和调色,也可以通过随机赠送的KineStation转码为ProRes或者无压缩的CinemaDNG,使用ProRes或者CinemaDNG流程进行后期工作。

2.5寸 SSD存储介质 尽管 TERRA 6K机身如此小巧,为了保持对第三方SSD(固态硬盘)的最好兼容性,它仍然采用了标准2.5寸 SSD的SATA 3.0接口,从而可以尝试市面上大量的7毫米厚度SSD作为存储介质。当然作为录制存储介质,只推荐最新7mm的KineMAG SSD,确保搭配TERRA 6K的时候,获得最佳性能。

机内加载自定义LUT  你喜欢的、导演喜欢的、后期工作人员认可的3D LUT,由后期软件生成的3D LUT,不同场景,不同的LUT均可加载到TERRA 6K里,现场就可以看到加载了你喜欢的LUT的画面,从而使得你的工作流程会得以优化,节省宝贵时间、也有助于现场布光、美术指导的工作。而现场监看的时候可以实时随意切换LUT,非常快捷方便。

Multi-Framing 多幅面  机内超采样(Oversampling) + 剪裁(Crop) + 增光减焦(KineEnhancer) = 无限分辨率可能。借助机内超采样/下变换(DownScale)可以实现S35幅面下6K/4K/3K/2K的ProRes输出;借助KineEnhancer增光减焦,可以把S35幅面等效到全幅面,M4/3幅面等效到S35幅面;借助剪裁模式(Crop)可以把原生6K S35幅面的CMOS,输出4K M4/3, 3K S16。而TERRA三种方式均支持,从而获得从全幅面到16mm幅面等多种幅面下,多重分辨率和帧率的可能。

4.3

4:3变形宽荧幕  TERRA 6K具有4K 4:3幅面4320×3240@25fps。可以使用镜头比例为2的变形镜头进行拍摄,机内设定正常的画面监看,在后期恢复为正常的画面的时候,分辨率达到8640×3240!

万能卡口KineMOUNT 从2016.10月开始,TERRA 6K配备带触点的万能口KineMOUNT卡口。根据你的镜头资源,通过购买相应的二代转接卡口就能够实现对各种卡口的支持:PL卡口佳能EF卡口Nikon F卡口SONY FE/E卡口最新的带电子ND(e-ND)的EF/PL卡口。而不管是原生EF卡口还是转接EF/Nikon F/SONY E卡口,均为电影级锁紧方式固定镜头。

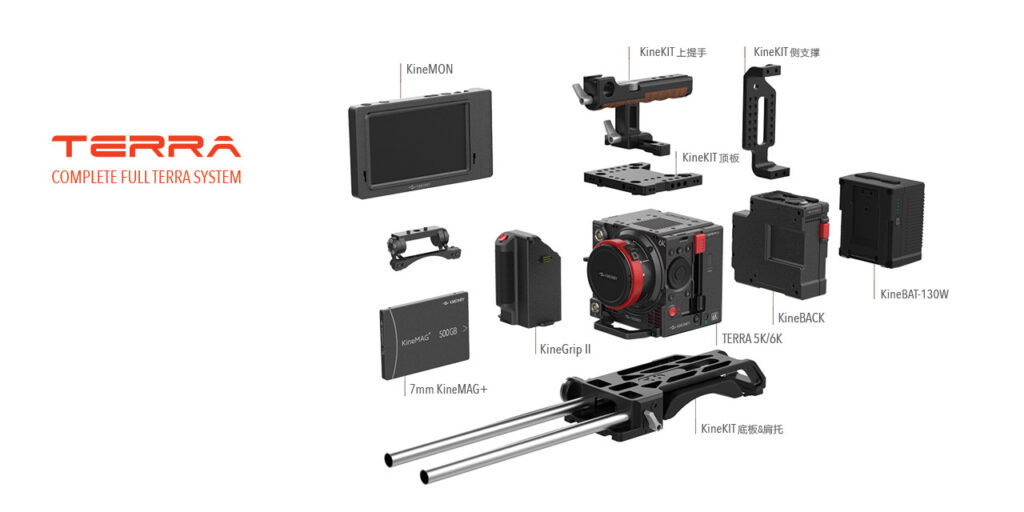

众多全新附件  TERRA 6K搭载众多全新为TERRA 6K量身定制的附件,从而极大的扩展TERRA功能也确保TERRA的稳定性。KineBACK专门匹配TERRA,从而立刻获得众多专业接口:支持幻象48V供电,双卡侬口,双路3G-SDI监看输出,时码输入和输出,多机同步,DC供电输出,全金属V口电池扣板,再附带两路B型口电源输出。KineMON专用小监是5寸全高清,仅需一条线缆完美显示TERRA的监看画面,无须额外供电。SideGrip多功能电池手柄,采用GripBAT 45Wh(BP-U30兼容电池)供电,可持续工作一个小时以上。超小V口电池KineBAT 120Wh专门匹配TERRA小机身的通用V口电池,小体积却具高达120Wh,可被TERRA实时监测拍摄时长,持续工作四个小时;由Movcam全新设计的KineKIT-TERRA则为TERRA 6K提供了更强的支撑、保护和扩展了更多的固定孔位,也更加适合肩扛使用。

总之,TERRA 6K作为精巧而强悍的新一代摄影机,由里到外完全重新设计,而内部则是KineRAW-S35, KineRAW-MINI, KineMINI 4K, KineMAX 6K 四代Kine摄影机的技术积累。机身大幅减小的同时,性能不但没有丝毫下降,反而更加强悍。无论从前期拍摄到后期流程都将获得极其方便和流畅的体验。

说明:本网站提到的所有商标隶属于各自的商标所有者或者归属公司。

TERRA 6K指标和参数

支持的分辨率,帧率和机内编码格式

幅面 格式 分辨率 最大帧率 录制编码
S35 6K HD 5760x3240 30 ProRes 或 KRW
6K HD Wide 5760x2400 40 ProRes 或 KRW
4K HD (Oversample) 3840x2160 30 ProRes
4K HD Wide  (Oversample) 3840x1600 40 ProRes
4K HD (HiSpeed) 3840x2160 74 ProRes 或 KRW
4K HD Wide (HiSpeed) 3840x1600 100 ProRes 或 KRW
Golden 3K 2880x1620 30 ProRes 或 KRW
Golden 3K Wide 2880x1200 40 ProRes 或 KRW
Golden 2K HD (Oversample) 1920x1080 30 ProRes
Golden 2K HD Wide (Oversample) 1920x800 40 ProRes
M4/3 4.3K 4:3 Anamorphic 4320x3240 30 ProRes 或 KRW
4K 4:3 Anamorphic 4096x3072 30 ProRes 或 KRW
4K 4096x2160 44 ProRes 或 KRW
4K Wide 4096x1716 56 ProRes 或 KRW
4K HD 3840x2160 44 ProRes 或 KRW
4K HD Wide 3840x1600 60 ProRes 或 KRW
3K HD (HiSpeed) 2880x1620 115 ProRes 或 KRW
3K HD Wide (HiSpeed) 2880x1200 150 ProRes 或 KRW
Golden 2.2K Ana 2176x1620 30 ProRes 或 KRW
Golden 2K Ana 2048x1536 30 ProRes 或 KRW
Golden 2K 2048x1080 44 ProRes 或 KRW
Golden 2K Wide 2048x860 54 ProRes 或 KRW
Golden 2K HD 1920x1080 44 ProRes 或 KRW
Golden 2K HD Wide 1920x800 60 ProRes 或 KRW
S16 3K 3072x1620 59 ProRes 或 KRW
3K Wide 3072x1280 75 ProRes 或 KRW
3K HD 2880x1620 59 ProRes 或 KRW
3K HD Wide 2880x1200 75 ProRes 或 KRW
2K (Oversample) 2048x1080 59 ProRes 或 KRW
2K Wide (Oversample) 2048x848 75 ProRes 或 KRW
2K HD (Oversample) 1920x1080 59 ProRes 或 KRW
2K HD Wide (Oversample) 1920x800 75 ProRes 或 KRW
2K (HiSpeed) 2048x1080 170 ProRes 或 KRW
2K Wide (HiSpeed) 2048x864 200 ProRes 或 KRW
2K HD (HiSpeed) 1920x1080 170 ProRes 或 KRW
2K HD Wide (HiSpeed) 1920x800 225 ProRes 或 KRW
16mm 2K 2048x1080 88 ProRes 或 KRW
2K Wide 2048x860 110 ProRes 或 KRW
2K HD 1920x1080 88 ProRes 或 KRW
2K HD Wide 1920x800 118 ProRes 或 KRW
所有分辨率下,帧率不限定于上述典型的帧率,可以自行设置到最低2fps~最高分辨率之间的任意一档分辨率,精度为0.001fps; 此处出现的所有指标皆为初步的,如有更改,不另行通知。
机身参数和技术指标

类别 S35 胶片式数字摄影机
图像传感器 6K CMOS图像传感器 对于全幅裁切系数:1.6
快门方式 滚动快门
机身 万能口KineMOUNT 通过坚固的转接卡口实现 PL/EF/索尼E/尼康F卡口 *PL, PL 电子ND *EF, EF 电子ND, EF 增光减焦 *索尼 E *尼康 F, F 增光减焦
录制格式 模式 编码 输出
无损压缩KineRAW KineRAW(.krw) 12位
ProRes422HQ/422/422LT/Proxy ProRes(.mov) 10位
录制分辨率 6K 4K Golden 3K
5760x3240 3840x2160 2880x1620 4320x3240, 4:3
最高帧率 30@6K 100@4K Wide 150@3K Wide 225@2K HD Wide
宽容度 16档/14档 *Golden 3K/常规6K
EI/ISO 基准 最大
1600/800 20480 *Golden 3K/常规6K
快门角度 0.7°~358°
监看 KineMON 监看 x1 HD 高清监看 x1 SDI x2* *仅在KineBACK上实现
同步 Tally, 自动打板, 蜂鸣器, TC, 3D/多机拍摄* *仅在KineBACK上实现
LUT 预设: Neutral/FLAT,支持用户自定义LUT
声音 机身MIC; 3.5mm MIC-IN; 支持48V幻象XLR音频模块KineAudio *仅在KineBACK上实现
记录介质 2.5寸 7毫米 SSD
电源 输入方式 典型功耗
DC IN 11~19V/电池手柄/V口电池扣板 21W *仅在KineBACK上实现
机身颜色 黑色
重量 980克 *仅机身
尺寸 115x110x95 毫米 *仅机身不含凸出部分,宽x高x长
工作环境温度 0 ~ 40°C
此处出现的所有指标皆为初步的,如有更改,不另行通知。 表格出现的商标属于各自公司。


固件是摄影机的灵魂。TERRA 6K搭载的KineOS5.2具有众多丰富的特性,响应敏捷。只有当你上手TERRA 6K的时候,才能体会更多。这里只是列出一些典型固件特性:

灵活的波形图

TERRA 6K内置了波形图,便于摄影师能够快速而理性的判断画面的曝光情况。同时,你还可以设置波形图显示的内容:显示正常色彩的波形图以及RAW数据的波形图。基于RAW数据的R/G/B三个颜色分量的亮度,分布图是sensor直接看见的红绿蓝三个颜色的亮度分布图,如果RAW数据过曝,则后期无论如何都是“死白”了。

放大对焦

提供了放大对焦功能:全景,100%,200%,800%。放大八倍到显示区域,因为是插值放大,所以会出现锯齿以及彩色条纹出现。当对焦实的时候,彩色条纹会变得最清晰。


自动对白

首先TERRA 6K内置两种色温列表选择:精简列表和完全列表,对于大部分场景而言,在完全列表里面总可以选择一个匹配当前色温的选项(以100K步进)。当内置的色温列表不能满足拍摄现场的光线环境的时候,用户只需要用灰卡或者白卡进行自动对白即可。把灰卡放在摄影机前面,TERRA 6K会自动进行白平衡校正,把获得的白平衡参数自动写入自定义色温列表。以后仍然可以调用这个自定义色温列表,非常方便快捷。

带标记的直方图

TERRA 6K不仅内置了直方图,还给直方图做了标记,直方图有两条竖线标记:一条是灰色的,一条是白色的,分别表示18%灰卡和90%白卡,如果在当前的光照情况下,用对摄影机配置相匹配的色温和灯光类型以及ISO值,曝光准确符合测光表,则灰卡的位置会在标记处。同样,直方图也能够显示RAW数据的分布。


精确定义帧率

允许在最低帧率2fps和支持的最高帧率之间,任意设置Sensor的帧率,精度为0.001fps。记录的时候则按照项目帧率来记录(比如25fps)。在S35幅面下,你可以任意实现2~100fps@4K Wide。在M4/3剪裁幅面下,你可以任意实现2~48fps@4K Wide,或者S16mm下 2~60fps@3K Wide。这样你可以轻松的实现快动作和慢动作,为你提供更多的技术手段来实现你想要表达的镜头语言。

快速切换预制参数

TERRA 6K机内预制/Presets为机内一组拍摄参数的存储,这些参数为:分辨率;帧率;快门时间;记录编码;幅面大小。提供八种机内预制,同时具有快速切换预制的功能。


支持变形镜头

TERRA 6K本身具有4:3宽屏拍摄格式,如果你有变形镜头,同时又要拍摄超宽屏效果,那么TERRA 6K可以支持在取景预览、回放的时候,就改变显示比例,去除变形镜头引起的挤压现象,还原真实场景。而你只需要在配置菜单里面设置变形镜头的参数比例即可。

画幅比2.39:1

各种主流分辨率下,都原生支持2.39:1的画幅比,通常标注为Wide。对于拍微电影或者以电影屏幕比为输出格式的制作而言,在前期的时候,就直接用2.39:1获得构图,加快工作流程。同时在Wide模式下,帧率可以更高。


风扇自动启停

TERRA 6K本身自带风扇,可以为机身降温,使得摄影机处于稳定可靠的状态,但是可以选择风扇自动启停的功能:平时不录制的时候,风扇一直开着;录制的时候,机身风扇自动停止。这样在拾音苛刻的情况下,TERRA 6K可以实现几乎完全的静音,不会干扰音频的录制。当录制ProRes的时候,建议开着风扇为机身散热。

USB升级固件

TERRA 6K的功能不断增加,而升级固件则非常快捷,把下载的固件放到FAT的USB盘的根目录下,插入USB插座中,在菜单里面选择升级固件,等待15分钟左右,升级即可完成。


EF电子接圈支持

TERRA 6K原生的EF卡口或者有源电子EF卡口,支持大部分EF卡口的电子光圈镜头,在机内可以显示当前的光圈值,同时可以在使用转轮直接调整光圈,查看测试过的镜头列表。同时你可以禁用电子光圈,这时候你可以放心使用带全金属转接环后口的镜头,而保护电子光圈。

了解对EF镜头兼容性

真正3D/多机同步/VR拍摄

TERRA 6K能够真正的拍摄3D:只需要通过一根SYNC线缆,连接两台TERRA 6K,就可以一秒钟设置为主机和从机,两个TERRA 6K的Sensor实现:时码同步、帧同步以及扫描同步,两个sensor的误差不超过5us。如果需要超过两台机器同步,还可以使用KineSYNC同步盒去同步7台从机,如果多个KineSYNC同步盒可以更多的TERRA 6K。



由TERRA 6K拍摄的素材和成片:

由TERRA 6K拍摄的素材和成片:

TERRA 6K采用和KineMAX完全相同的6K CMOS 图像传感器,所以可以用KineMAX的素材和视频来评估TERRA 6K的画质。
